QUICK ANSWER: Bàn Air Hockey hoạt động như thế nào?

Bàn Air Hockey sử dụng một blower hoặc quạt điện để đưa không khí vào khoang kín bên dưới mặt chơi. Không khí sau đó thoát lên qua hàng loạt lỗ nhỏ trên mặt bàn, tạo một lớp đệm khí làm giảm ma sát giữa puck và bề mặt. Nhờ đó, puck có thể trượt nhanh và đổi hướng dễ dàng khi bị tay đẩy tác động. Đây là nguyên lý cơ bản được mô tả nhất quán trong các thiết kế air-cushion game table.

Có thể hình dung:

Blower → Khoang khí → Lỗ khí → Lớp đệm khí → Puck trượt nhanh

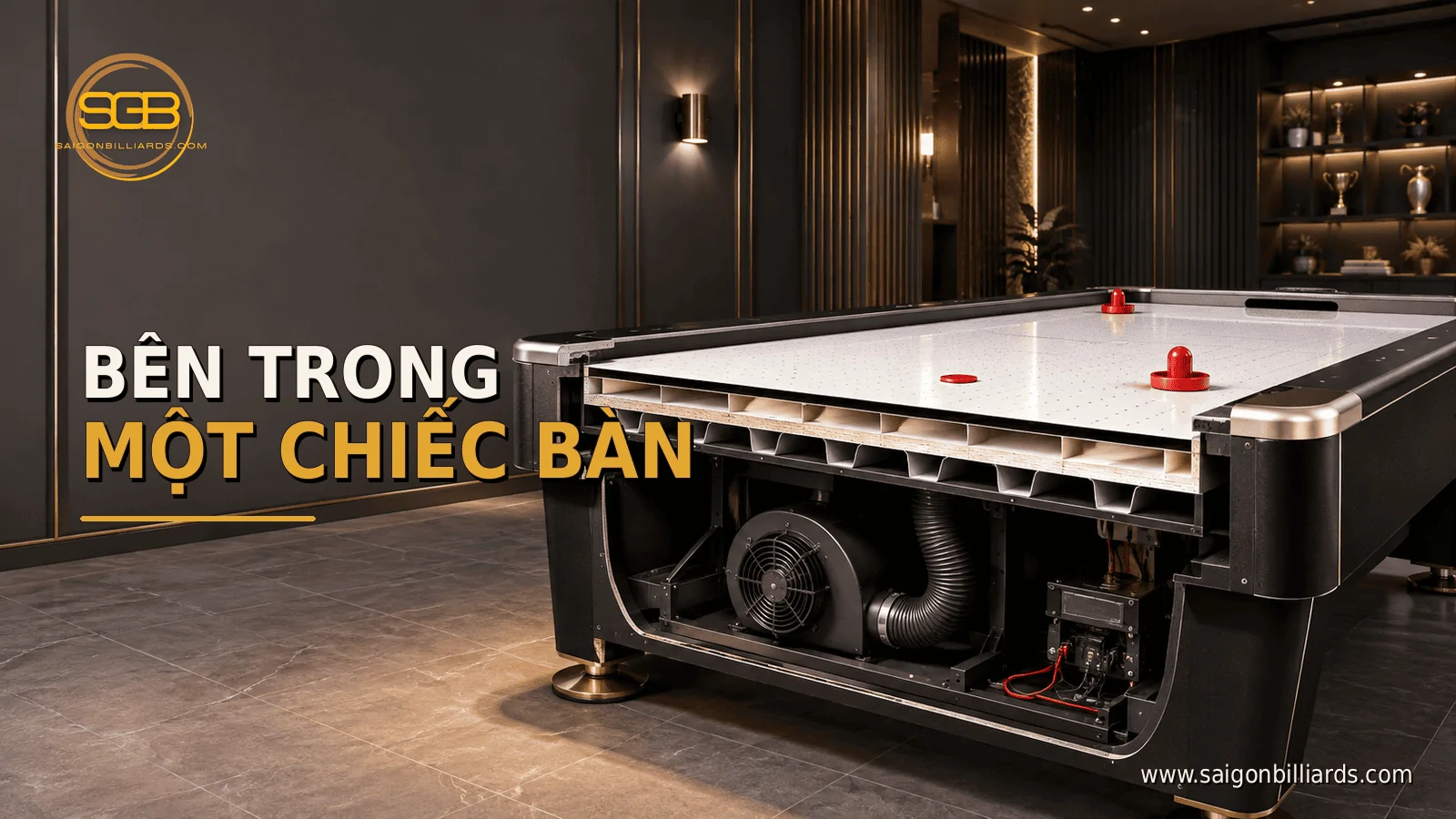

Cấu Tạo Bàn Air Hockey Gồm Những Bộ Phận Nào?

Một bàn Air Hockey nhìn bên ngoài khá đơn giản, nhưng bên trong là sự kết hợp của cơ khí, khí động học và điện tử.



Tùy model, cấu tạo có thể khác nhau, nhưng thường xoay quanh các nhóm bộ phận sau:

1. Cabinet/thân bàn
2. Mặt chơi
3. Hệ thống lỗ khí
4. Khoang khí/plenum
5. Blower hoặc motor quạt
6. Thành bàn/rail
7. Cầu môn
8. Cảm biến ghi bàn
9. Bảng điểm
10. Chân bàn và leveler
11. Puck
12. Tay đẩy
13. Nguồn điện
14. Hệ thống thanh toán trên một số bàn thương mại

Manual của nhiều mẫu bàn Air Hockey thực tế cho thấy các bộ phận này thường được thiết kế thành một hệ thống tích hợp, trong đó blower motor, scorer, goal sensor, puck, striker và leveler là các thành phần phổ biến.

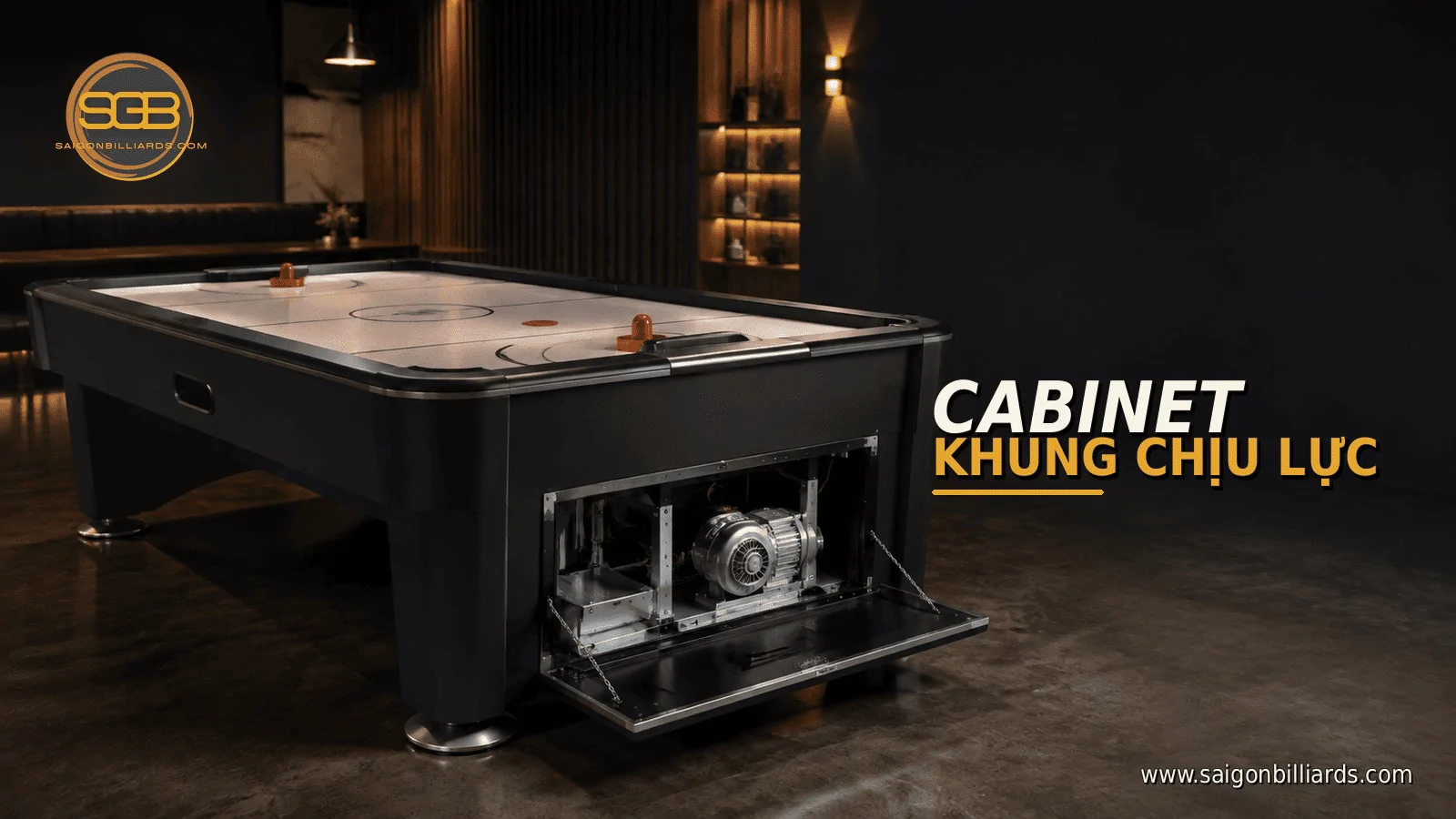

1. Cabinet – Thân bàn Air Hockey

Cabinet là phần thân chính chứa và nâng đỡ nhiều bộ phận bên trong.



Nó thường có vai trò:

• giữ mặt chơi;
• chứa khoang khí;
• giữ blower;
• bảo vệ dây điện;
• tạo vị trí gắn scoreboard hoặc sensor;
• liên kết với chân bàn;
• tạo độ cứng cho toàn bộ cấu trúc.

Với bàn sử dụng nhiều, độ chắc chắn của cabinet rất quan trọng vì người chơi thường tì tay hoặc va vào thành bàn trong quá trình chơi.

Nếu cabinet bị rung hoặc biến dạng, trải nghiệm chơi có thể bị ảnh hưởng dù hệ thống quạt vẫn hoạt động bình thường.

Đối với khách hàng thương mại, đây là một trong những yếu tố nên kiểm tra khi so sánh nhiều model.

Internal link: Bàn Air Hockey thương mại → AH-011

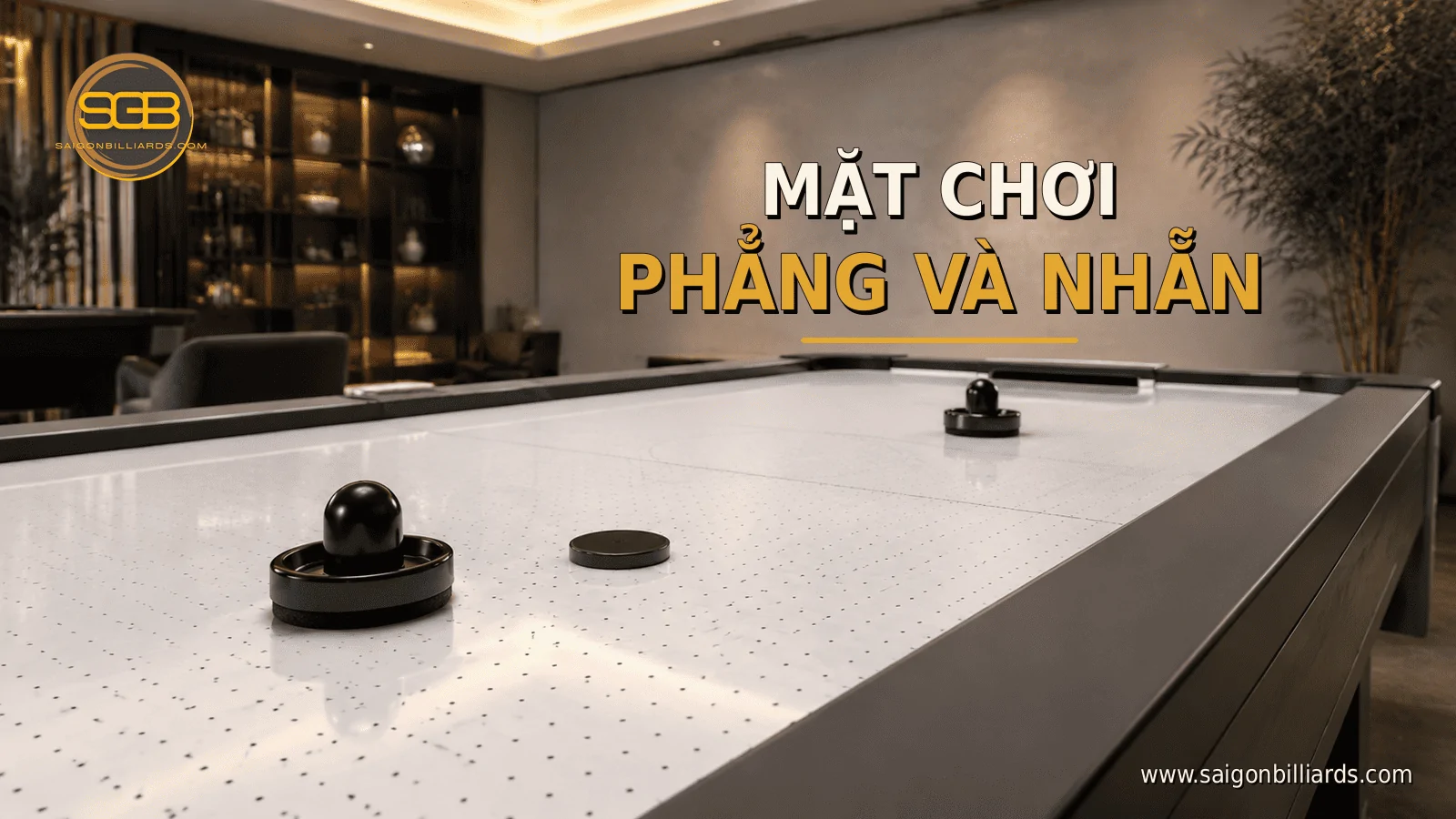

2. Mặt chơi – Playing Surface

Mặt chơi là nơi puck di chuyển.

Đây là bộ phận ảnh hưởng trực tiếp đến tốc độ và độ ổn định của puck.



Một bề mặt tốt cần:

• tương đối phẳng;
• nhẵn;
• dễ vệ sinh;
• có các lỗ khí phân bố phù hợp;
• không bị cong vênh;
• hạn chế các điểm tạo ma sát bất thường.

Air Hockey khác nhiều trò chơi bàn khác ở chỗ mặt chơi không chỉ là bề mặt cơ học. Nó còn là phần trên của hệ thống phân phối khí.

Các tài liệu kỹ thuật mô tả mặt chơi là một bề mặt phẳng có nhiều lỗ, nằm phía trên một khoang không khí chịu áp.

Nếu mặt bàn bị bẩn, cong hoặc lỗ khí bị che, puck có thể:

• trượt chậm;
• không đi đều;
• mất tốc độ;
• bị lệch đường di chuyển.

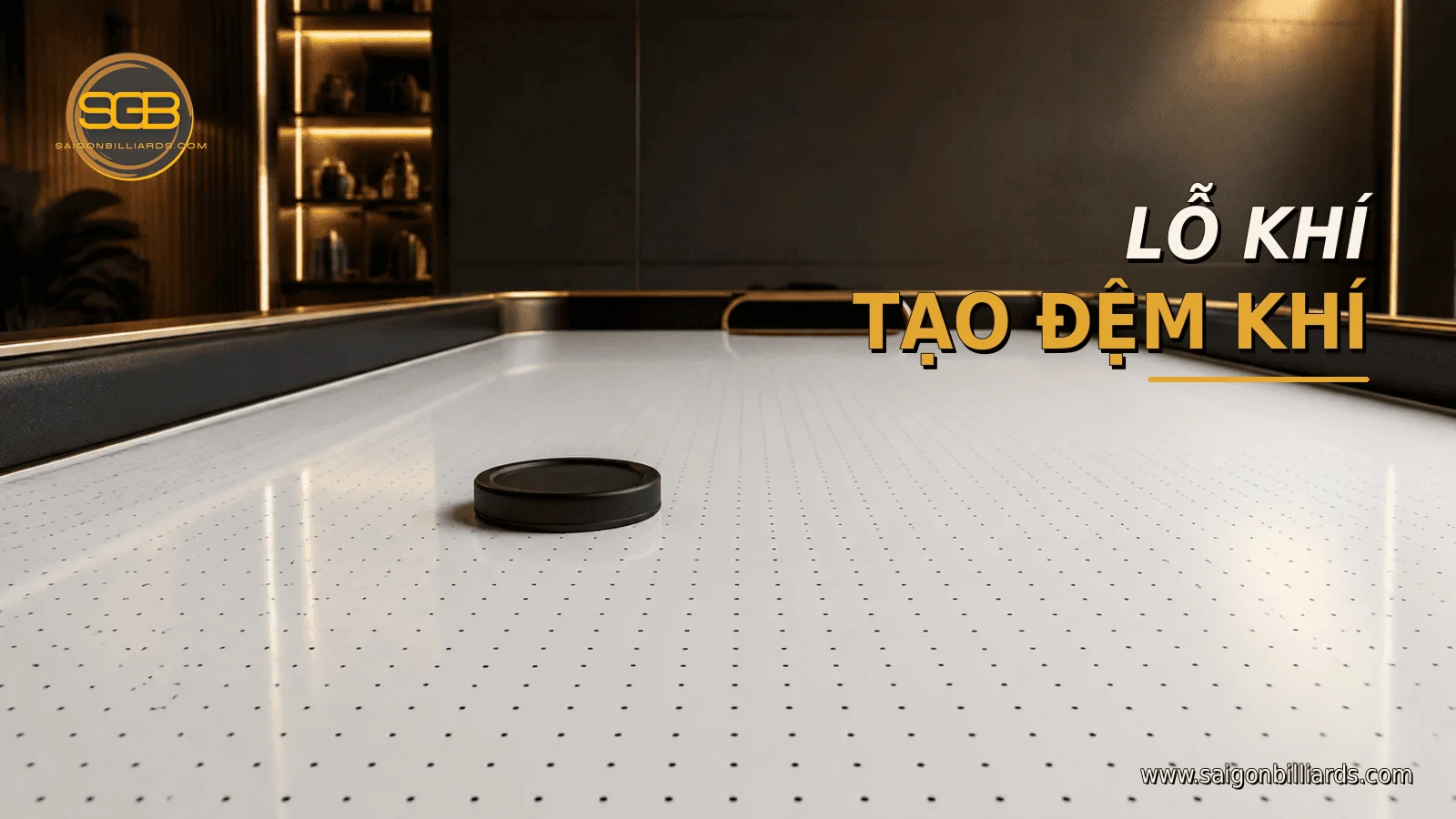

3. Các lỗ khí trên mặt bàn có tác dụng gì?

Hàng loạt lỗ nhỏ trên mặt bàn là điểm mà không khí thoát lên.

Không khí từ khoang bên dưới được đẩy qua các lỗ này để hình thành nhiều tia khí nhỏ phân bố trên mặt chơi. Patent về air-cushion game table mô tả chính cơ chế này: không khí áp suất cao đi qua các lỗ nhỏ để tạo một “air bed”, làm giảm ma sát cho puck.



Điều quan trọng không chỉ là:

Có nhiều lỗ khí hay không

mà là:

Luồng khí có được phân phối tương đối đều hay không.

Nếu một vùng mặt bàn có airflow yếu hơn rõ rệt, puck có thể bị chậm tại khu vực đó.

Đây cũng là lý do khi vệ sinh bàn Air Hockey, người dùng cần tránh để bụi hoặc chất bẩn làm tắc lỗ khí.

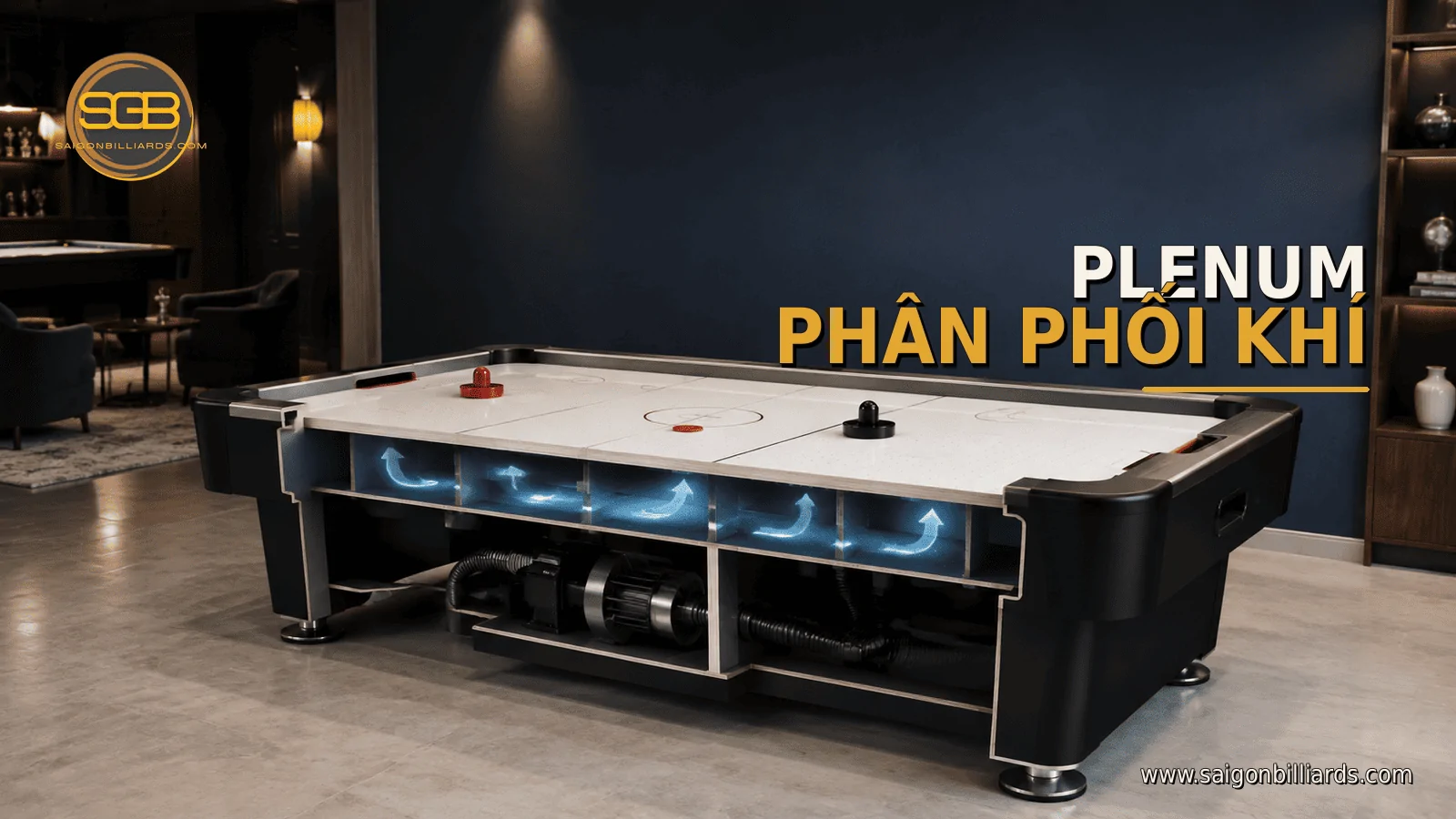

4. Khoang khí – Plenum là gì?

Bên dưới mặt chơi thường có một khoang chứa và phân phối không khí, thường được gọi là plenum.

Blower không thổi trực tiếp từng lỗ khí riêng lẻ.



Thay vào đó:

Blower đưa khí vào plenum → áp suất được phân bố trong khoang → khí thoát qua nhiều lỗ trên mặt bàn.

Thiết kế plenum có vai trò quan trọng đối với việc phân phối airflow. Các bằng sáng chế mô tả plenum như một khoang nằm dưới bề mặt đục lỗ và nhận khí từ quạt điện bên dưới.

Nếu khoang khí hoặc các mối nối bị rò quá nhiều, áp suất có thể giảm và ảnh hưởng hiệu quả của toàn hệ thống.

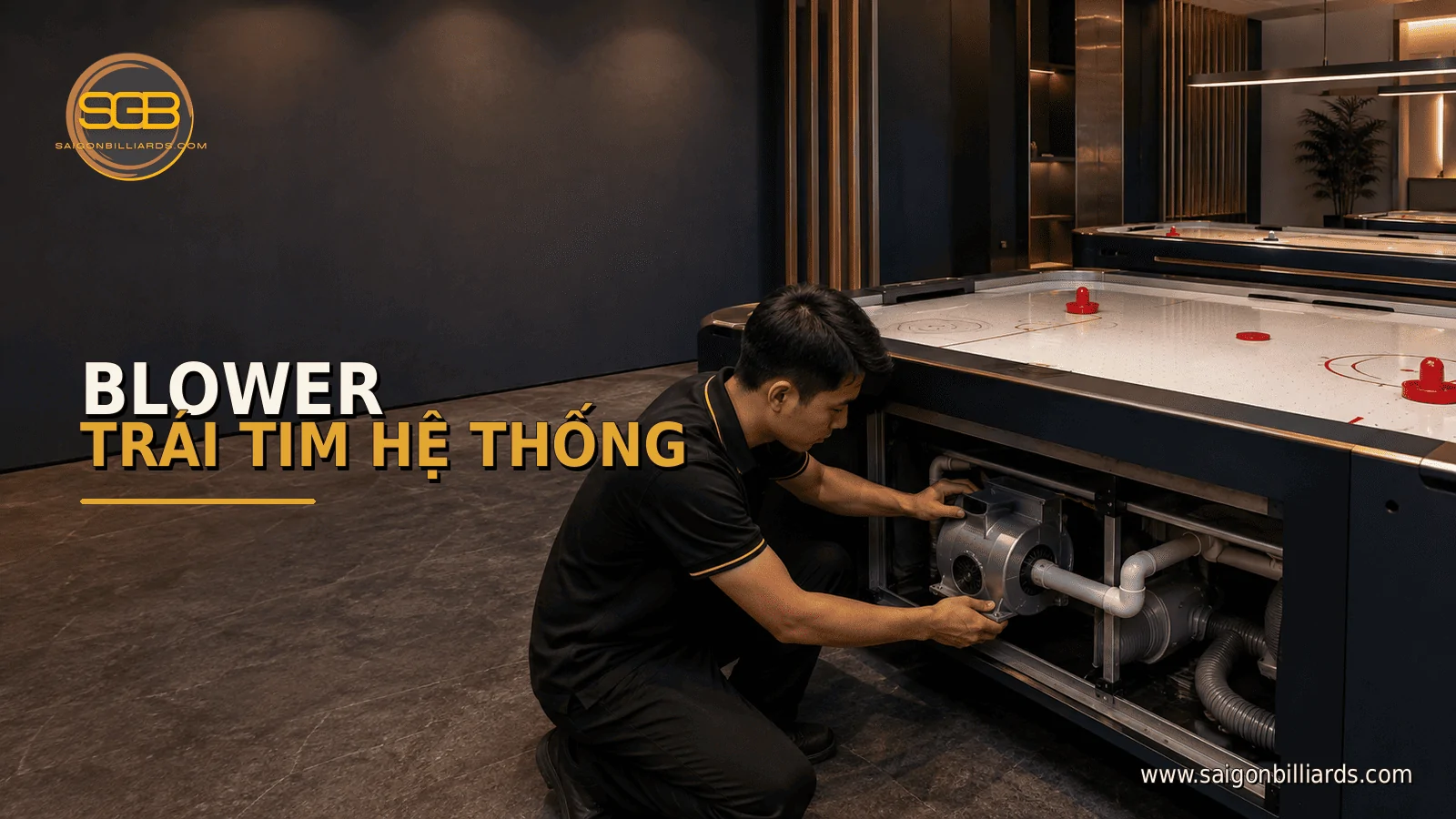

5. Blower – Bộ phận quan trọng của bàn Air Hockey

Blower là bộ phận tạo luồng khí.



Nhiệm vụ của blower là:

Hút không khí → tạo áp suất → đưa khí vào khoang bên dưới mặt chơi.

Nhiều manual bàn Air Hockey liệt kê blower motor như một bộ phận riêng nằm trong table body.

Blower ảnh hưởng trực tiếp đến:

• tốc độ puck;
• độ mượt;
• độ đều của airflow;
• trải nghiệm chơi;
• tiếng ồn;
• điện năng tiêu thụ.

Tuy nhiên, không nên đánh giá chất lượng chỉ dựa trên số Watt.

Một hệ thống tốt phụ thuộc tổng thể:

Blower + plenum + độ kín + lỗ khí + mặt bàn + puck

Do đó, hai bàn có motor công suất tương tự vẫn có thể cho cảm giác chơi khác nhau.

Internal link: Hệ thống quạt & Airflow bàn Air Hockey → AH-021

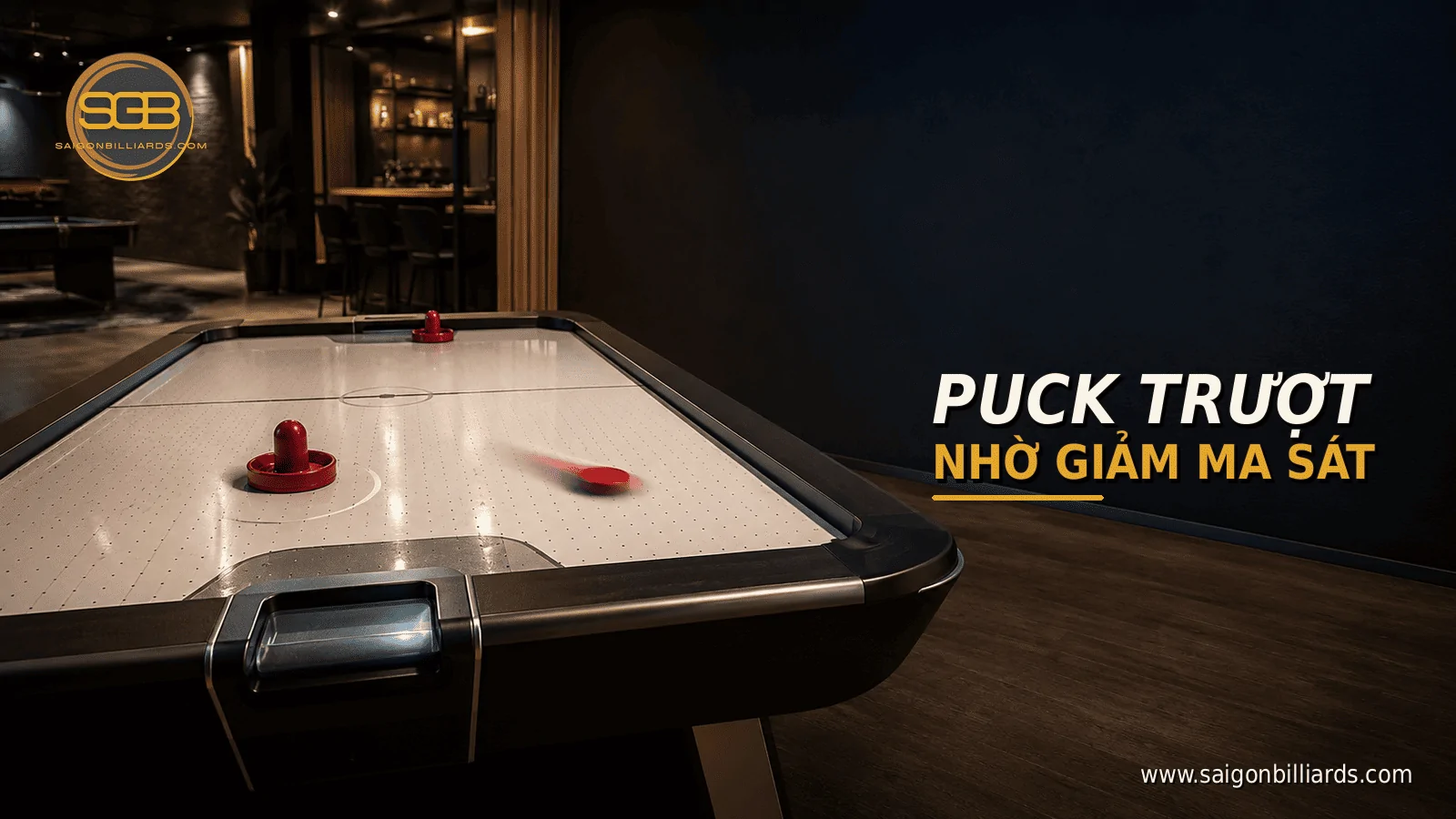

6. Vì sao puck có thể “nổi” và trượt nhanh?

Puck không thực sự bay cao khỏi mặt bàn như một vật thể lơ lửng tự do.

Lớp không khí phía dưới giúp giảm lực tiếp xúc và ma sát giữa puck và mặt chơi.

Khi ma sát giảm, cùng một lực đánh từ tay đẩy có thể khiến puck di chuyển nhanh hơn và xa hơn.

Patent về Air Hockey mô tả rõ hiệu ứng này: khí thoát qua mặt bàn tạo lực nâng/buoyancy cho puck và giảm ma sát khi puck di chuyển trên bề mặt.

Có thể hiểu đơn giản:

Khi blower tắt

Puck tiếp xúc nhiều hơn với mặt bàn → ma sát lớn hơn → trượt chậm.

Khi blower hoạt động tốt

Lớp khí hỗ trợ puck → ma sát thấp hơn → puck di chuyển nhanh và mượt hơn.

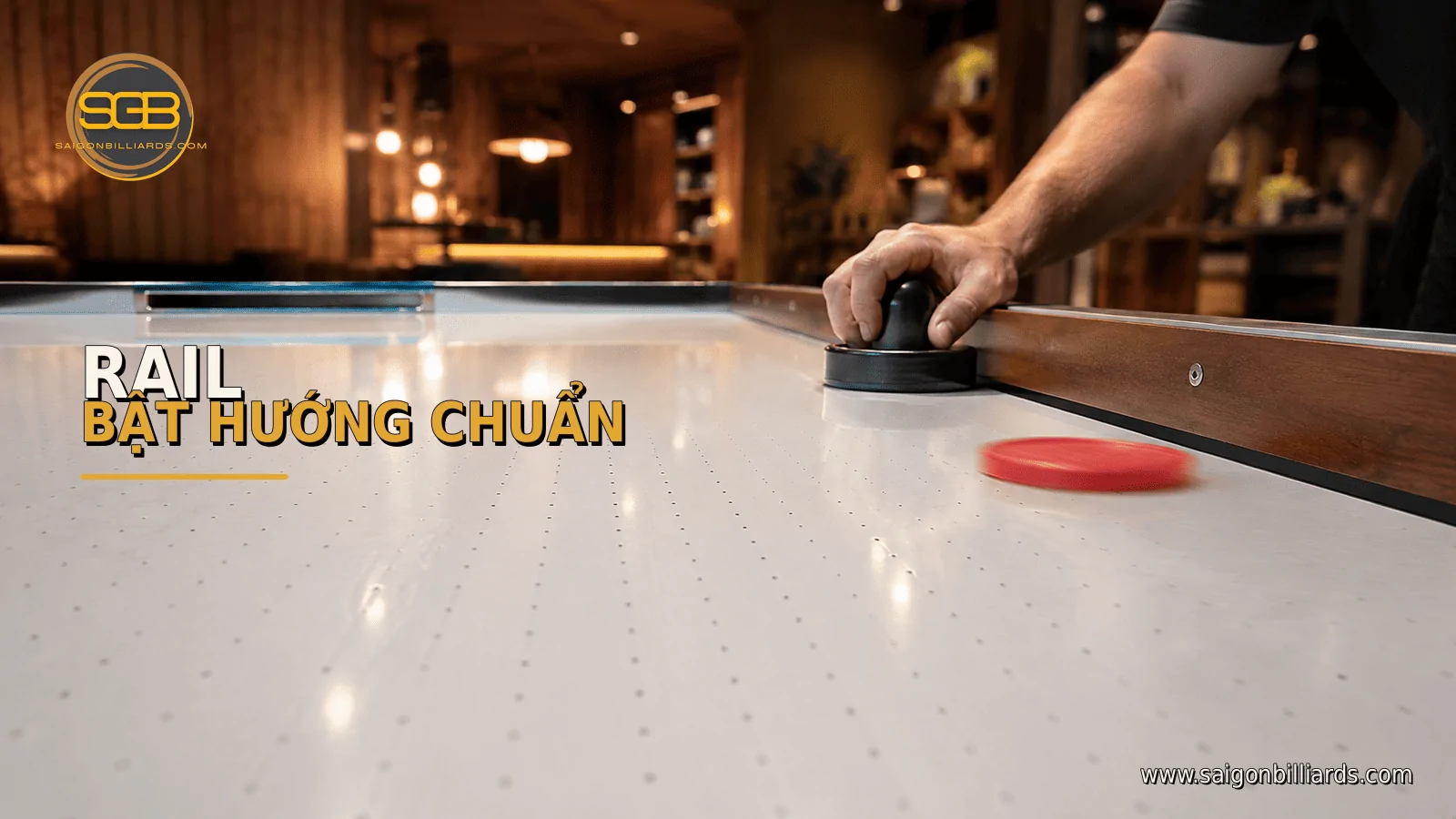

7. Thành bàn – Rail

Xung quanh mặt chơi có các thành bàn.

Rail có nhiều chức năng:

• giữ puck trong khu vực chơi;
• tạo mặt phản xạ cho puck;
• bảo vệ cạnh mặt chơi;
• hỗ trợ kết cấu.

Trong Air Hockey, người chơi có thể tận dụng rail để tạo các cú đánh góc.

Vì vậy, thành bàn không chỉ có nhiệm vụ “giữ puck không rơi ra ngoài” mà còn là một phần của gameplay.

Nếu rail bị lỏng hoặc biến dạng, đường bật của puck có thể kém ổn định.

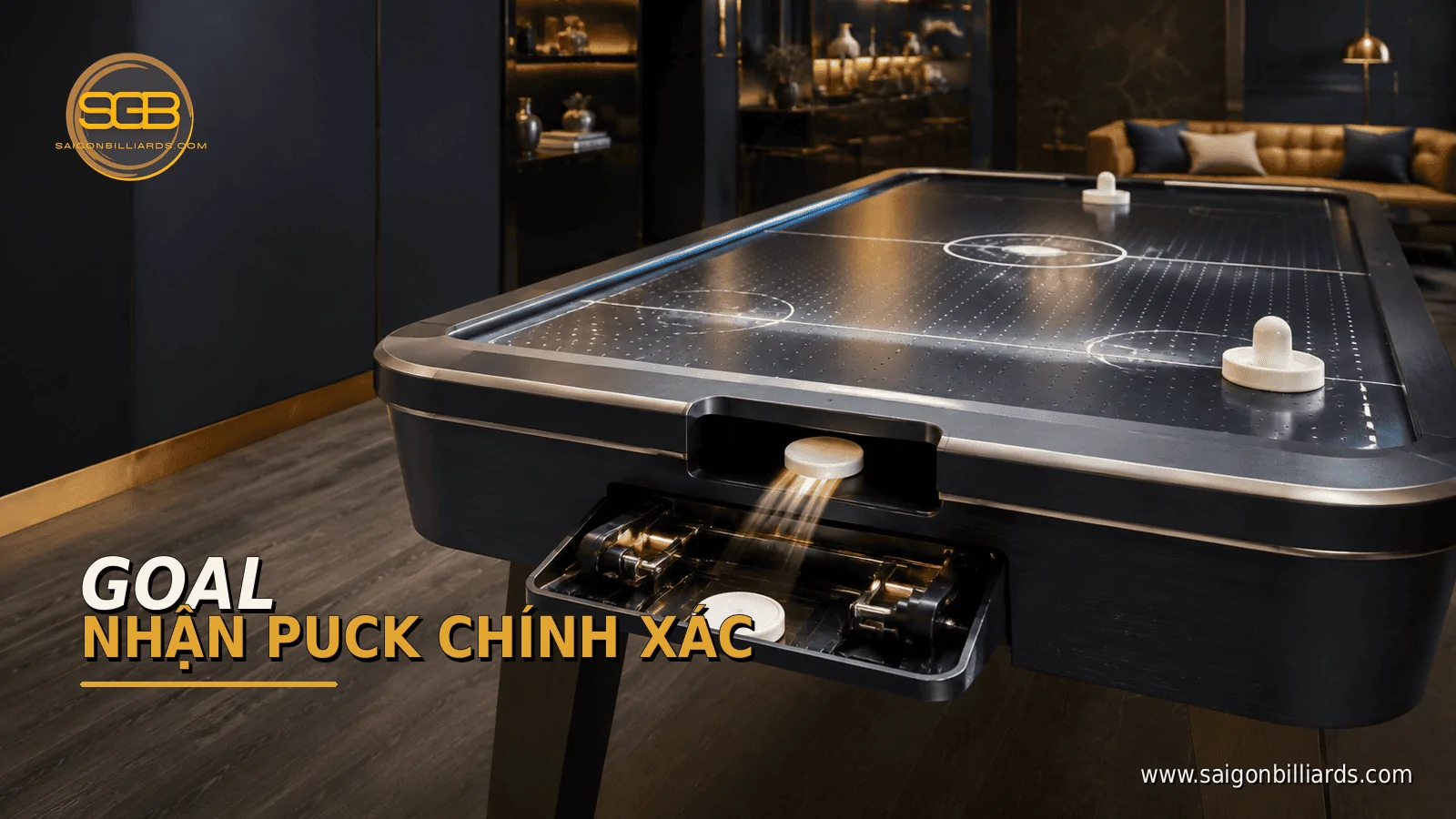

8. Cầu môn – Goal

Hai đầu bàn có khu vực cầu môn.

Khi puck đi qua đường cầu môn, bàn có thể:

• chỉ giữ puck trong khay;
• đưa puck vào hệ thống trả puck;
• kích hoạt cảm biến;
• cập nhật bảng điểm.

Tùy thiết kế, goal có thể rất đơn giản hoặc tích hợp nhiều linh kiện điện tử.

Các mẫu Air Hockey điện tử thường có goal sensor wire hoặc cảm biến quang để nhận biết bàn thắng. Manual của nhiều mẫu sản phẩm liệt kê riêng goal sensor wire bên cạnh electronic scorer.

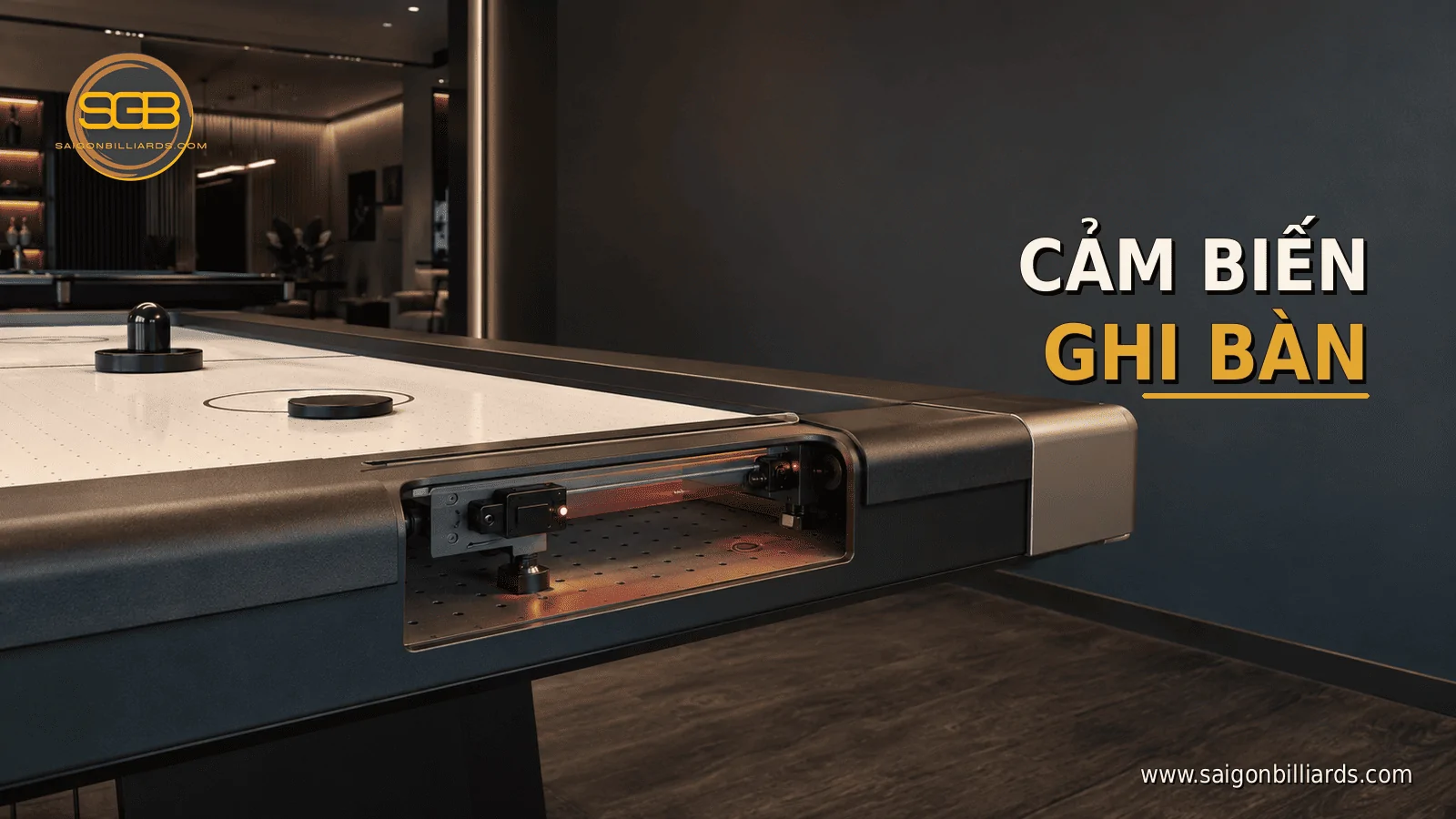

9. Cảm biến ghi bàn hoạt động như thế nào?

Không phải mọi bàn đều dùng cùng một loại sensor.

Một số hệ thống có thể sử dụng:

• cảm biến quang;
• switch;
• sensor wire;
• cơ chế phát hiện puck đi qua goal.

Khi cảm biến nhận diện bàn thắng:

Sensor → tín hiệu điện → mạch điều khiển → scoreboard cập nhật điểm

Các bàn thương mại phức tạp hơn có thể có optical goal sensor, main PC board, scoreboard và các hệ thống liên quan. Một manual thương mại của Barron Games liệt kê optical goal sensor, main PC board và LED scoreboard như các linh kiện độc lập.

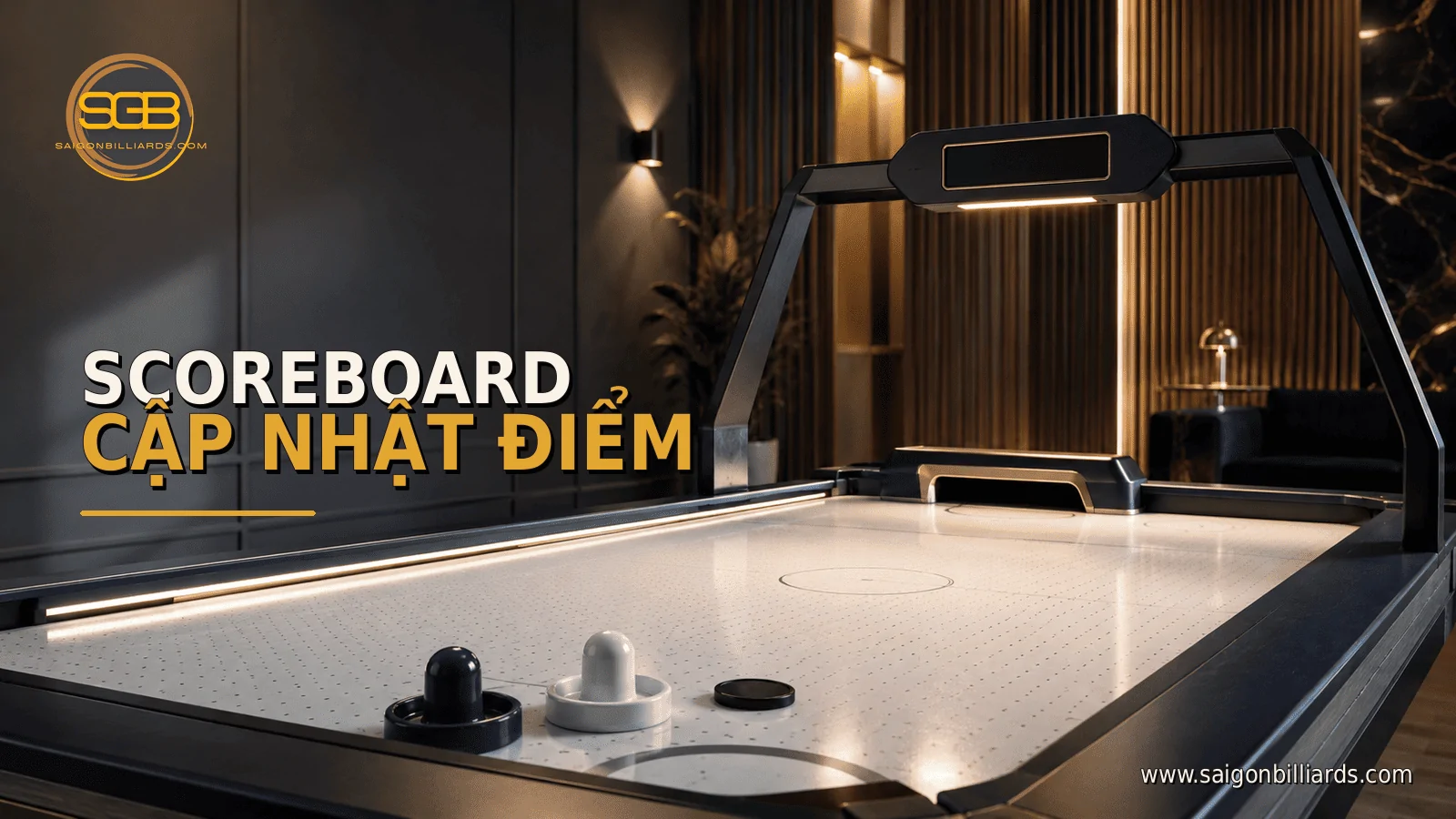

10. Bảng điểm – Scoreboard

Bảng điểm có thể là:

• thủ công;
• điện tử;
• tích hợp trong thành bàn;
• lắp phía trên;
• kèm LED và âm thanh.

Scoreboard điện tử giúp tự động hóa việc theo dõi trận đấu.

Một hệ thống có thể nhận dữ liệu từ sensor và hiển thị:

• điểm;
• thời gian;
• trạng thái trận đấu;
• hiệu ứng khi ghi bàn.

Tuy nhiên, càng nhiều điện tử thì càng có nhiều linh kiện cần bảo trì.

Với gia đình, hệ thống đơn giản có thể đã đủ.

Với khu vui chơi, scoreboard điện tử có thể nâng cao trải nghiệm và giúp quản lý lượt chơi tốt hơn.

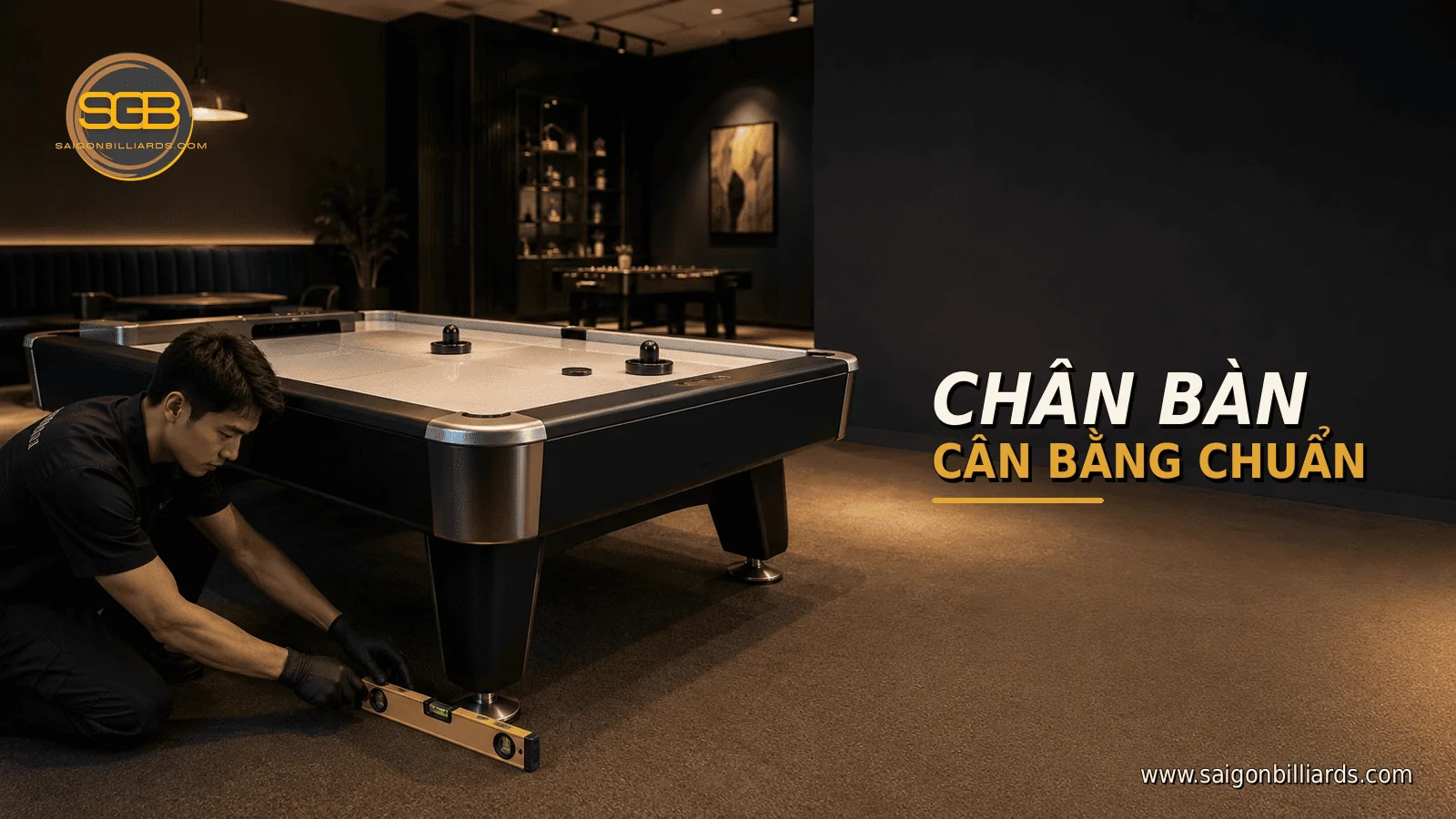

11. Chân bàn và leveler

Chân bàn chịu toàn bộ trọng lượng của cấu trúc.

Ngoài độ chắc chắn, một chi tiết rất quan trọng là leg leveler.

Leveler cho phép điều chỉnh độ cao nhỏ ở từng chân để cân bàn trên nền không hoàn toàn bằng phẳng.

Các manual Air Hockey thường liệt kê leg leveler như một bộ phận riêng.

Tại sao cân bàn quan trọng?

Nếu mặt bàn nghiêng, puck có thể có xu hướng trôi về một phía, làm ảnh hưởng sự công bằng và trải nghiệm chơi.

Vì vậy sau khi lắp đặt, cần kiểm tra bàn có cân bằng hay không.

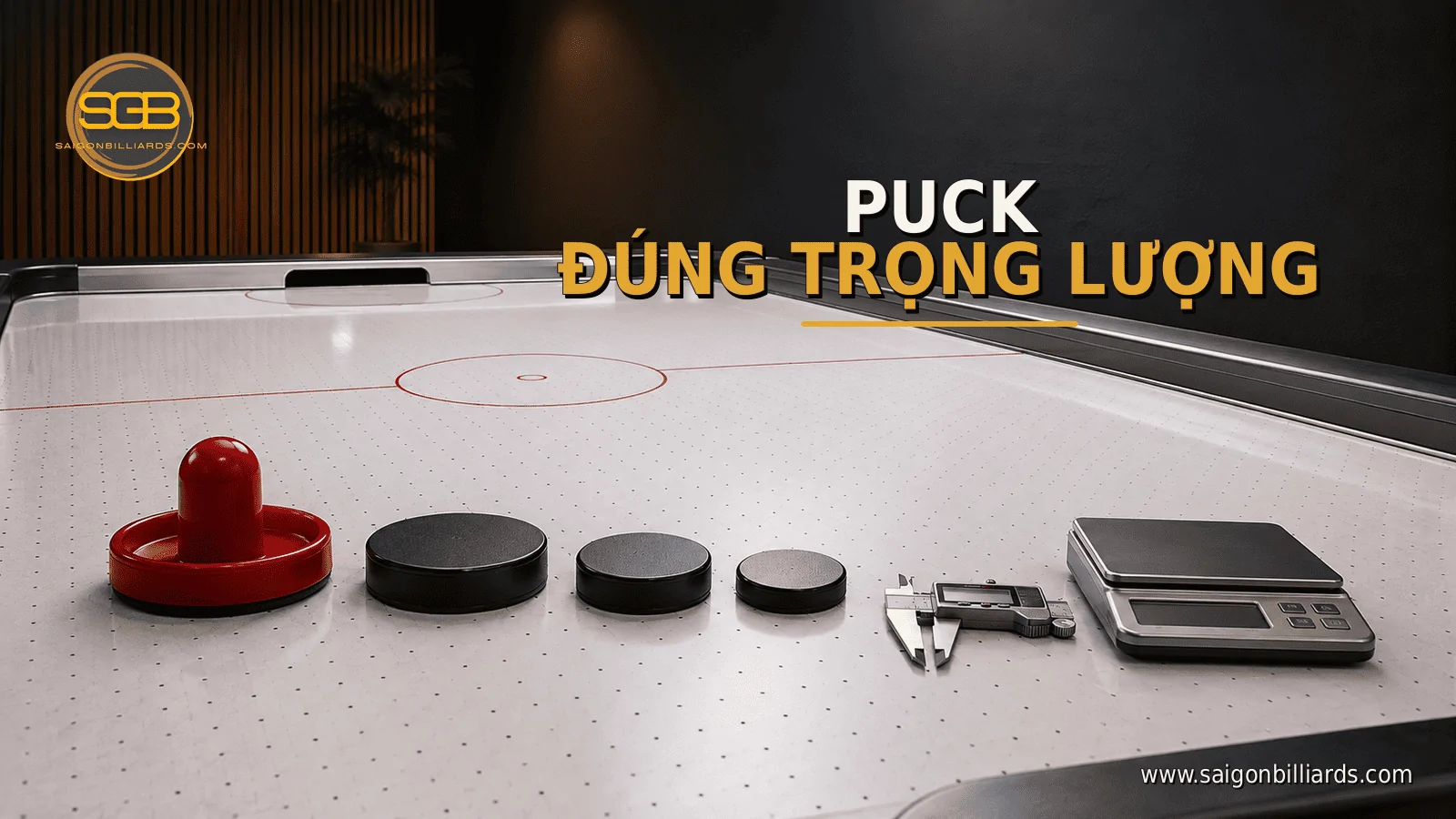

12. Puck Air Hockey

Puck là vật thể được đánh qua lại trên mặt chơi.

Puck có thể khác nhau về:

• đường kính;
• độ dày;
• trọng lượng;
• vật liệu;
• thiết kế.

Không nên cho rằng puck nào cũng phù hợp với mọi bàn.

Nếu puck quá nặng so với airflow, nó có thể trượt kém.

Nếu puck quá nhẹ, trải nghiệm cũng có thể không phù hợp với thiết kế bàn.

Vì vậy nên sử dụng puck theo specification hoặc khuyến nghị của nhà sản xuất.

Internal link: Puck Air Hockey: các loại và cách chọn → AH-026

13. Tay đẩy – Striker / Mallet

Tay đẩy là dụng cụ người chơi sử dụng để đánh puck.

Manual sản phẩm thường gọi bộ phận này là striker.

Một tay đẩy cần:

• vừa tay người chơi;
• có bề mặt đáy phù hợp;
• không gây tổn hại mặt bàn;
• tương thích với kích thước puck và mặt chơi.

Trẻ em có thể cần tay đẩy nhỏ hơn người lớn.

Đối với khu vui chơi, nên chuẩn bị phụ kiện dự phòng vì tay đẩy và puck là những bộ phận được sử dụng liên tục và dễ hao mòn hoặc thất lạc.

Internal link: Phụ kiện và linh kiện bàn Air Hockey → AH-025

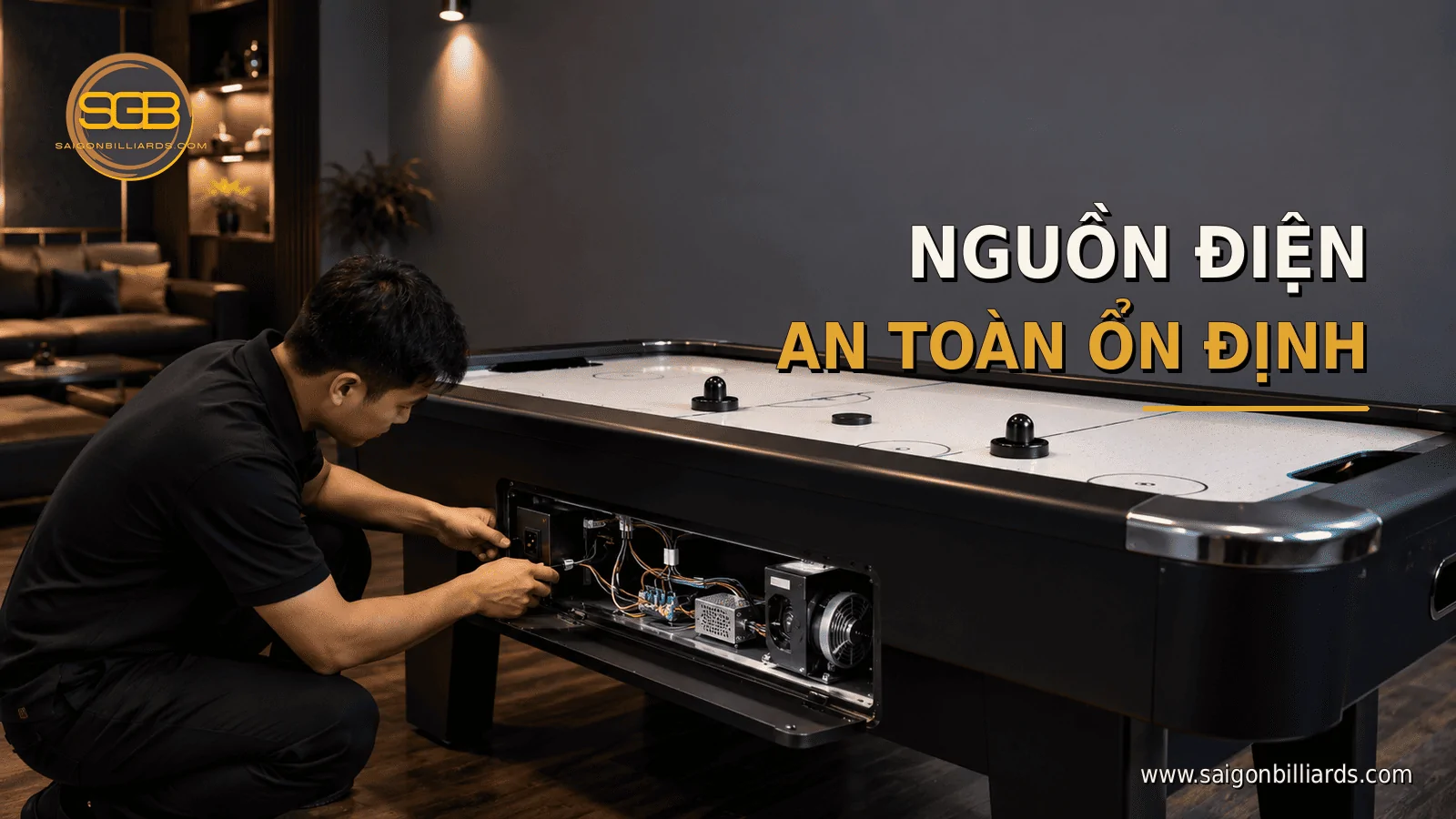

14. Nguồn điện và hệ thống dây

Air Hockey cần điện cho blower.

Các model khác có thể cần thêm điện cho:

• scoreboard;
• LED;
• speaker;
• sensor;
• PC board;
• coin mech;
• ticket system.

Bàn thương mại có thể phức tạp hơn đáng kể. Ví dụ manual của một mẫu commercial multiplayer Air Hockey liệt kê blower motor, power supply, optical sensor, speaker, coin mech, scoreboard, main PC board và ticket dispenser trong cùng hệ thống.

Điều này giải thích tại sao bàn commercial cần chú trọng khả năng bảo trì điện tử hơn bàn recreational đơn giản.

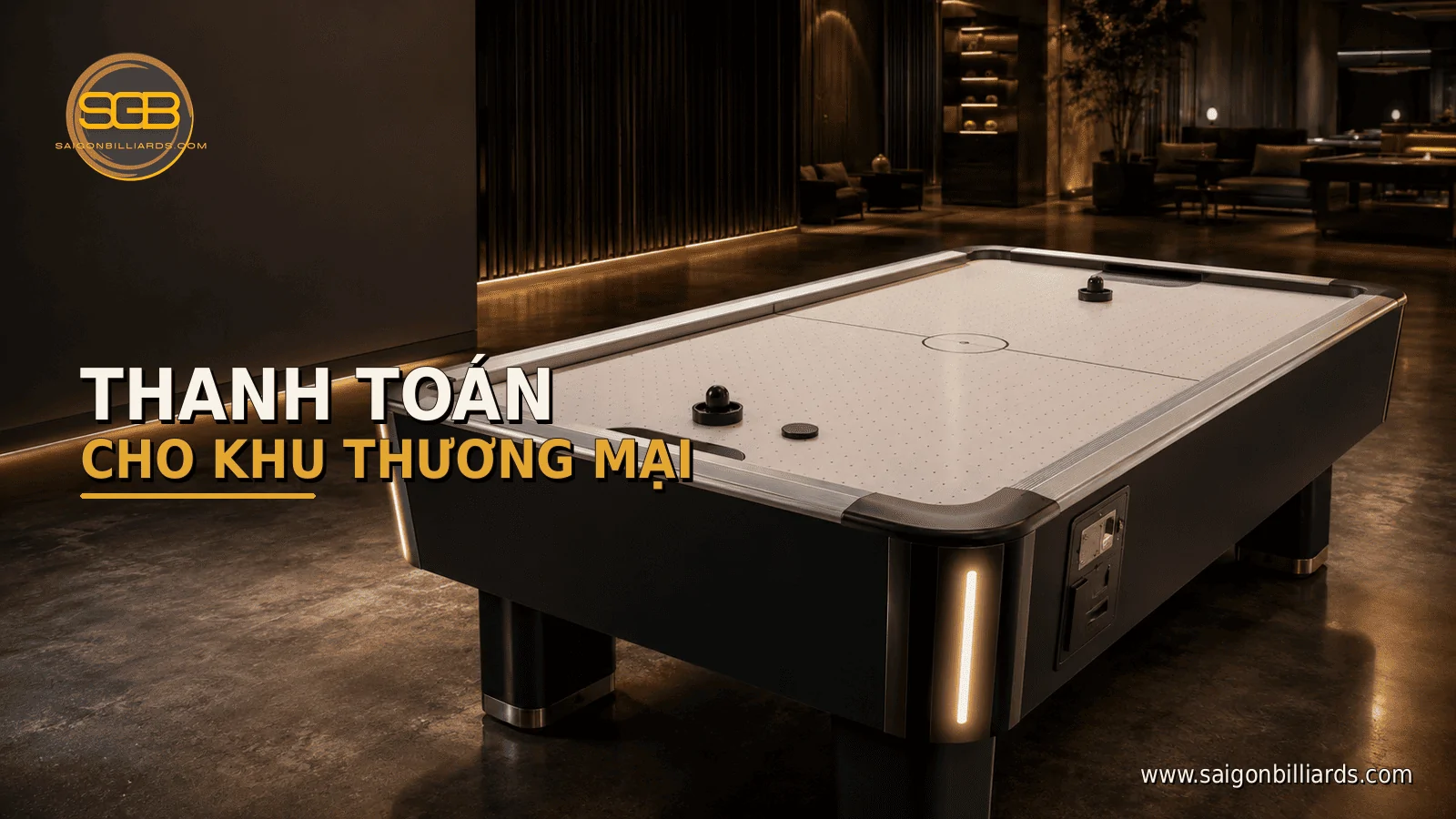

15. Hệ thống xu, thẻ hoặc thanh toán

Một số bàn Air Hockey thương mại có thể tích hợp hệ thống thu phí.

Ví dụ:

• coin mechanism;
• token;
• card reader;
• credit system.

Khi người chơi thanh toán:

Payment system → controller → kích hoạt game → blower/score system vận hành theo chu kỳ

Không phải commercial table nào cũng có hệ thống này.

Khách sạn, resort hoặc văn phòng thường không cần coin system nếu Air Hockey được cung cấp miễn phí.

Khu vui chơi có thể cần nếu mô hình tính phí theo lượt.

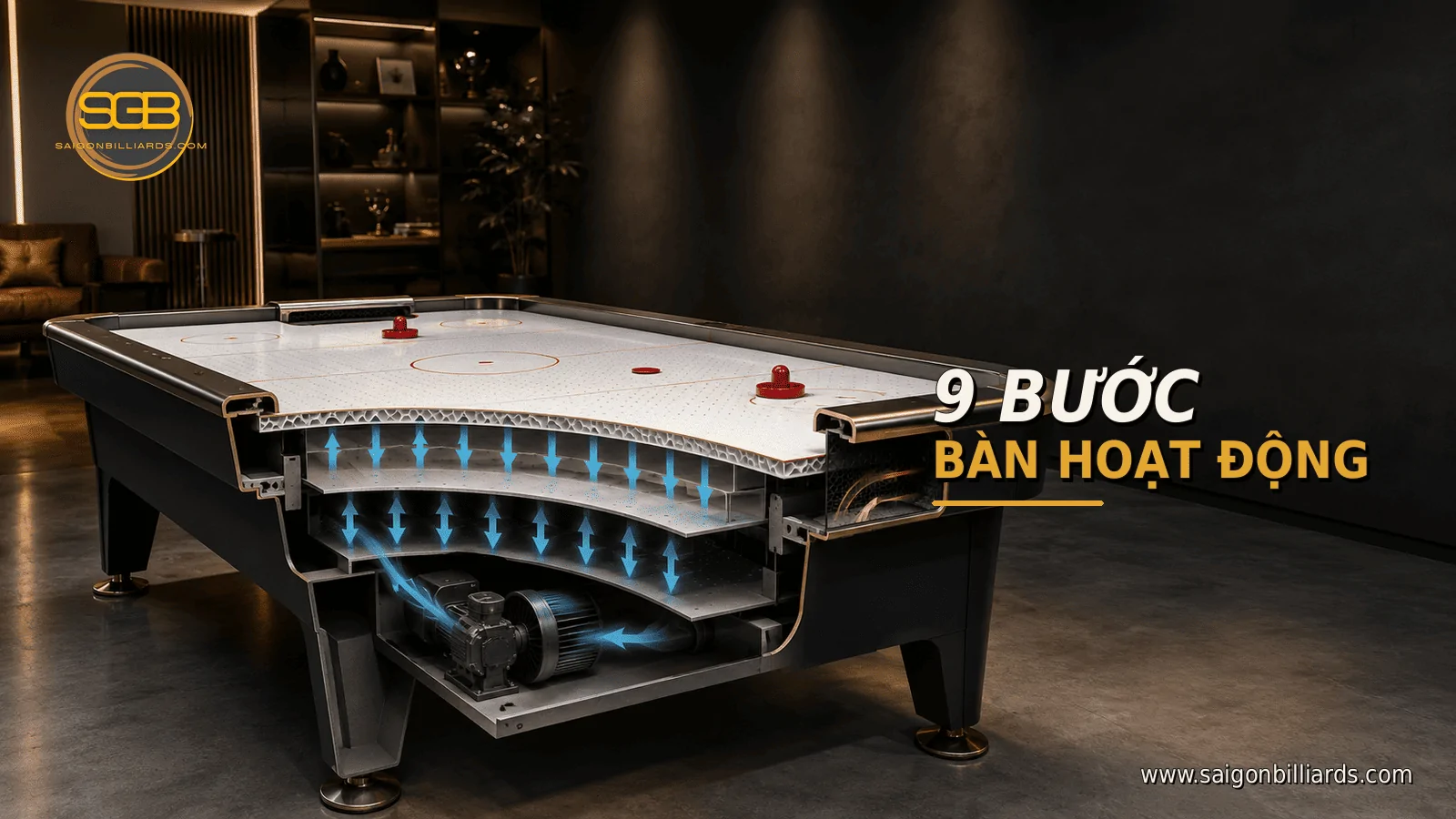

Nguyên lý hoạt động của bàn Air Hockey theo từng bước

Có thể tóm tắt toàn bộ quy trình như sau.

Bước 1: Bật nguồn

Nguồn điện cấp cho blower và các hệ thống điện tử liên quan.

Bước 2: Blower tạo luồng khí

Quạt hút không khí và đưa vào khoang plenum bên dưới mặt bàn.

Bước 3: Áp suất được phân phối trong khoang

Không khí lan ra bên dưới toàn bộ mặt chơi.

Bước 4: Khí thoát qua lỗ nhỏ

Nhiều tia khí đi qua các lỗ trên bề mặt.

Bước 5: Puck giảm ma sát

Lớp khí giúp puck trượt nhanh hơn.

Bước 6: Người chơi đánh puck

Tay đẩy truyền lực vào puck.

Bước 7: Rail làm puck bật lại

Puck thay đổi hướng khi chạm thành bàn.

Bước 8: Puck đi vào cầu môn

Goal sensor có thể phát hiện bàn thắng.

Bước 9: Scoreboard cập nhật

Điểm số được hiển thị nếu bàn có hệ thống điện tử.

Sơ đồ:

Điện → Blower → Plenum → Lỗ khí → Puck → Goal → Sensor → Scoreboard

Bộ phận nào ảnh hưởng nhiều nhất đến trải nghiệm chơi?

Không có một bộ phận duy nhất quyết định toàn bộ chất lượng.

Trải nghiệm là kết quả của nhiều yếu tố.

Bộ phận	Ảnh hưởng chính
Mặt chơi	Độ mượt, độ phẳng
Lỗ khí	Phân bố airflow
Blower	Lưu lượng/áp suất khí
Plenum	Phân phối khí
Puck	Tốc độ và cảm giác
Rail	Góc bật
Chân/leveler	Độ cân bằng
Sensor	Độ chính xác ghi bàn
Scoreboard	Trải nghiệm trận đấu

Vì vậy, người mua không nên hỏi riêng:

“Motor bao nhiêu Watt?”

mà nên đánh giá:

Toàn bộ hệ thống hoạt động như thế nào?

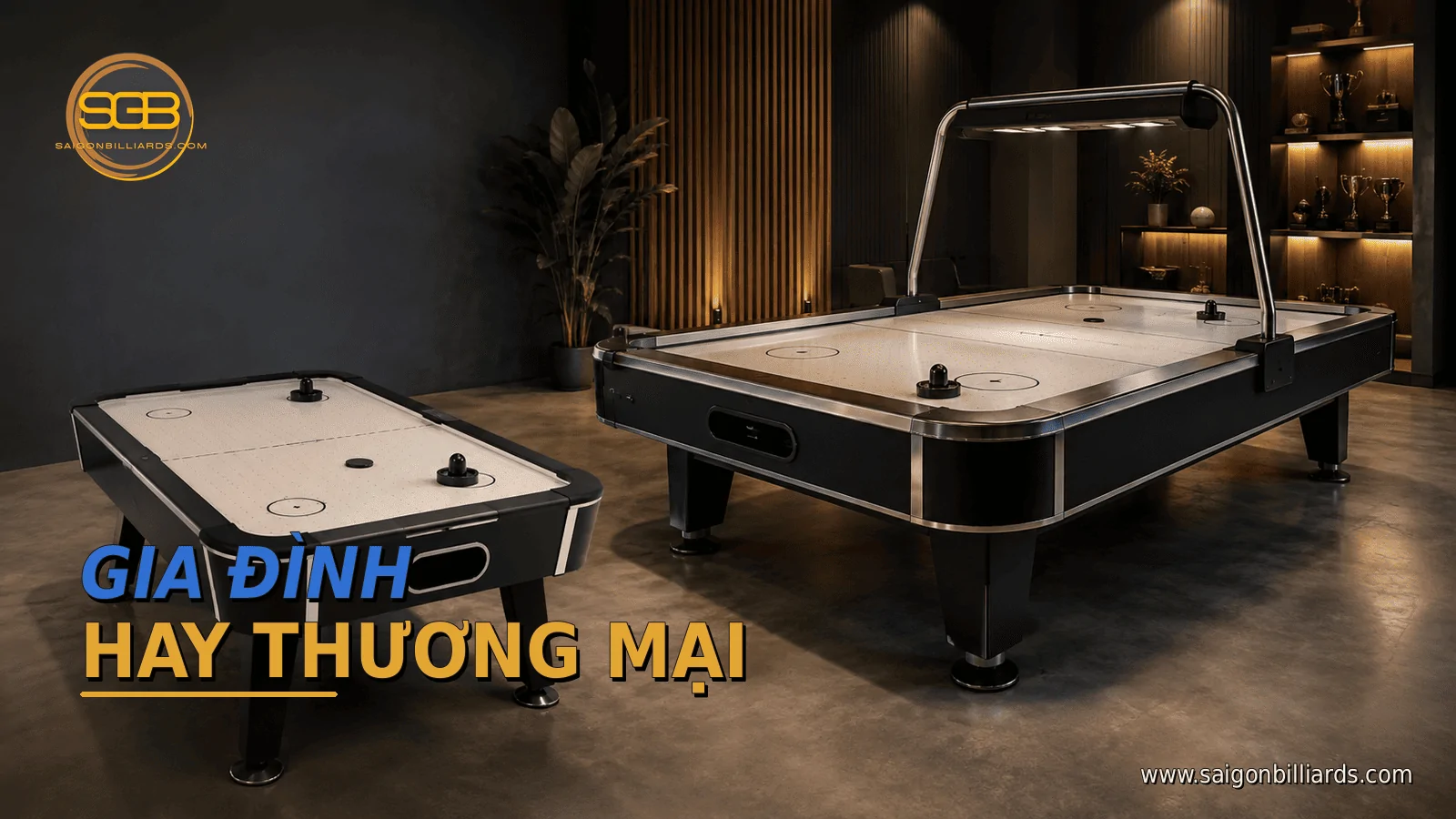

Bàn Air Hockey gia đình và thương mại khác nhau về cấu tạo không?

Nguyên lý cơ bản giống nhau:

blower → airflow → puck.

Nhưng dòng commercial có thể khác ở mức độ:

• cabinet chắc chắn hơn;
• blower phù hợp sử dụng nhiều;
• scoreboard phức tạp hơn;
• sensor;
• coin/card;
• access panel;
• linh kiện thay thế;
• hệ thống điện.

Manual của bàn commercial thậm chí có thể liệt kê cash box, coin mech, ticket dispenser, optical sensor, main PC board và nhiều nguồn điện khác nhau – những bộ phận không nhất thiết xuất hiện ở bàn gia đình.

Internal link: Bàn Air Hockey gia đình vs thương mại → AH-007

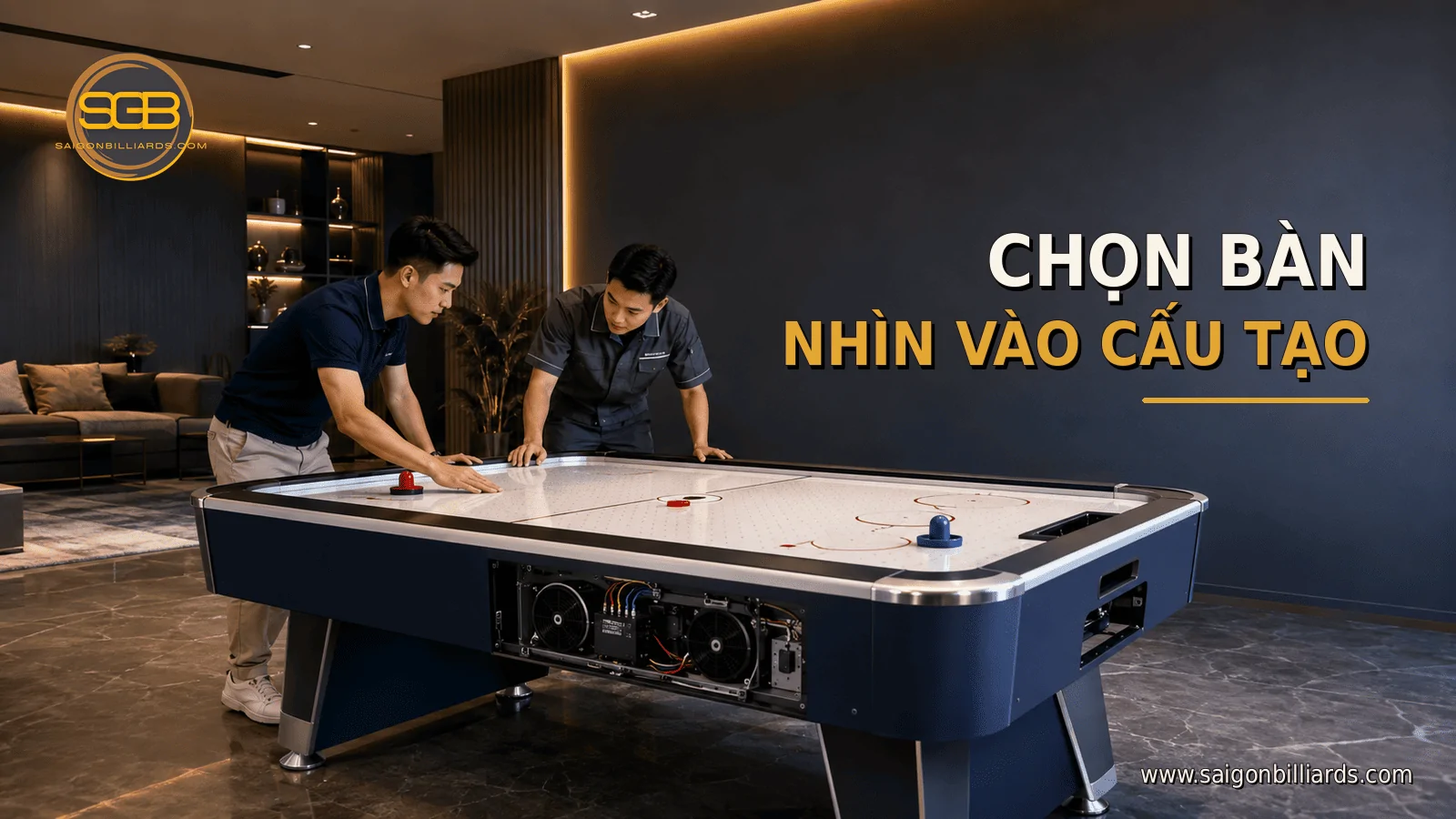

Cấu tạo nào quan trọng khi mua bàn Air Hockey?

Nếu đang chọn sản phẩm, nên ưu tiên kiểm tra theo thứ tự:

1. Mặt bàn có phẳng và nhẵn không?

2. Airflow có đều không?

3. Blower có ổn định không?

4. Cabinet/chân có chắc chắn không?

5. Bàn có leveler không?

6. Scoreboard và sensor hoạt động ổn định không?

7. Puck/tay đẩy có dễ thay thế không?

8. Có thể tiếp cận blower khi bảo trì không?

9. Linh kiện điện tử có hỗ trợ không?

10. Model có phù hợp tần suất sử dụng không?

Nếu cần đánh giá toàn diện hơn, xem AH-004 – Cách chọn bàn Air Hockey.

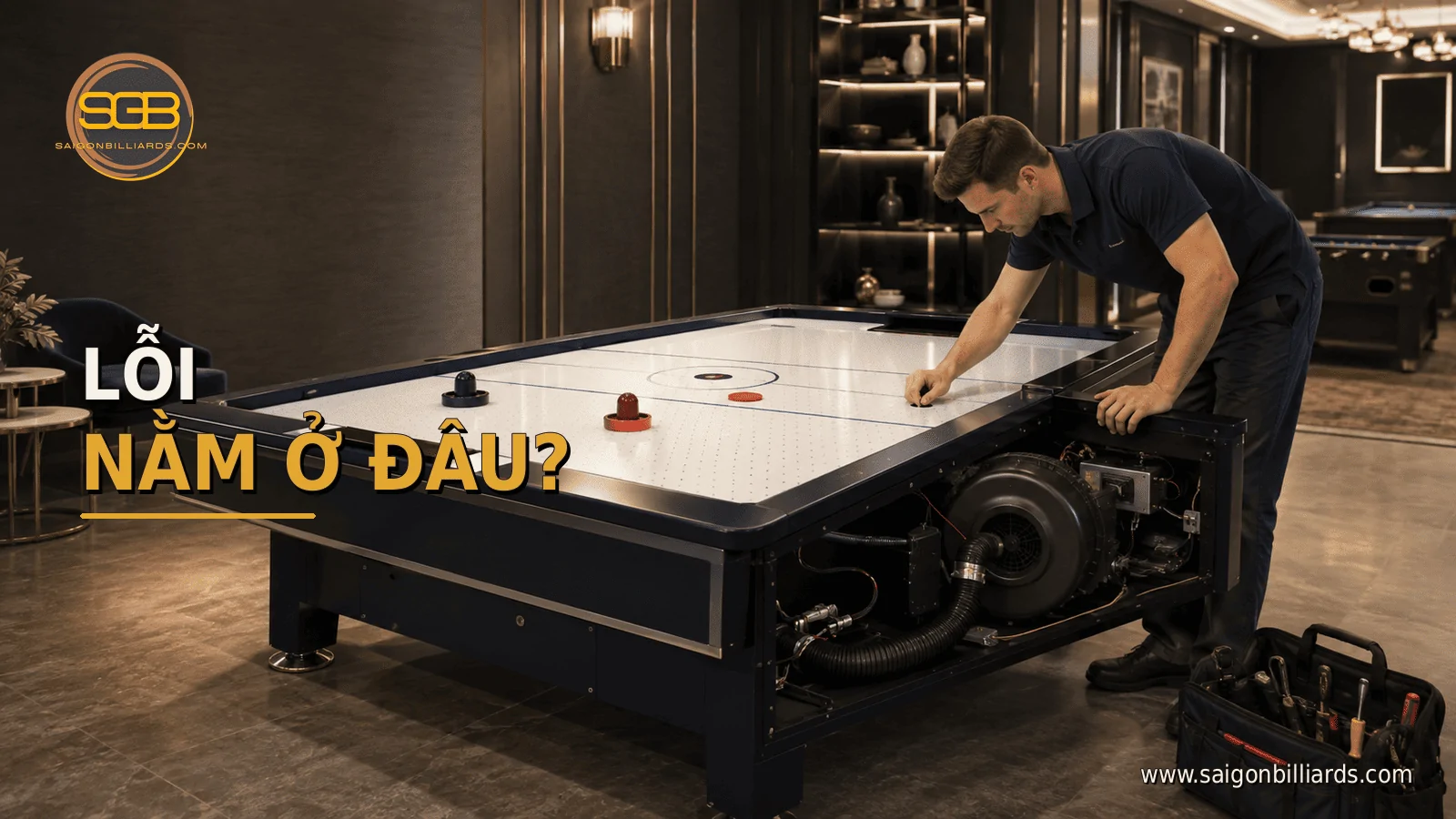

Những lỗi thường liên quan đến cấu tạo bàn Air Hockey

Hiểu cấu tạo giúp khoanh vùng sự cố tốt hơn.

Puck trượt chậm

Có thể liên quan đến:

• mặt bàn bẩn;
• lỗ khí bị cản;
• blower yếu;
• puck không phù hợp;
• rò khí.

Puck luôn trôi về một phía

Có thể do bàn chưa được cân chỉnh.

Scoreboard không ghi điểm

Có thể liên quan đến:

• sensor;
• dây sensor;
• scoreboard;
• nguồn điện;
• mạch điều khiển.

Blower chạy nhưng airflow yếu

Có thể cần kiểm tra:

• đường khí;
• intake;
• blower;
• bề mặt;
• lỗ khí.

Không nên tự tháo các bộ phận điện nếu không có hướng dẫn kỹ thuật phù hợp.

Internal link: Các lỗi thường gặp ở bàn Air Hockey → AH-027

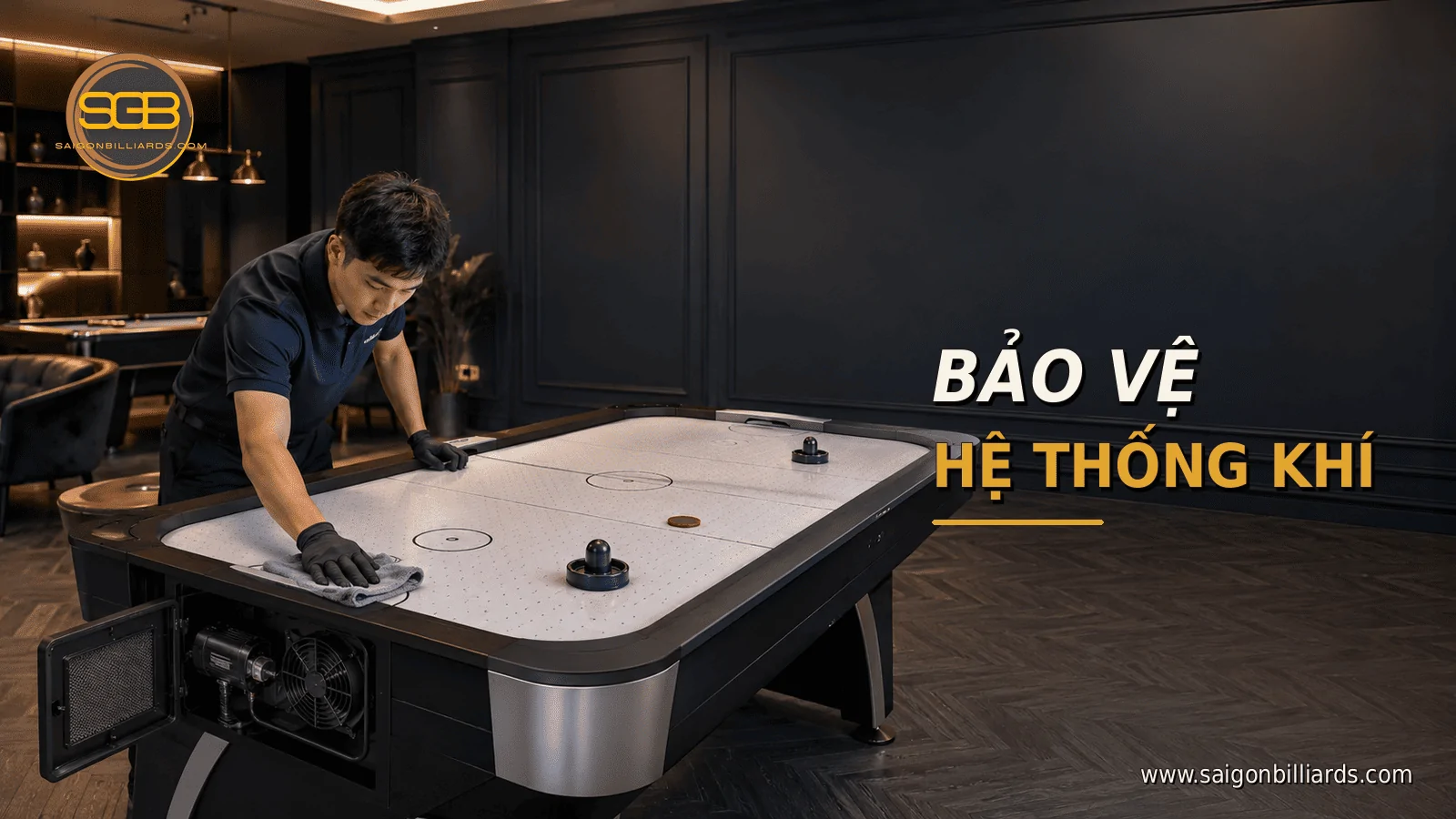

Cách bảo vệ các bộ phận quan trọng

Để hệ thống hoạt động ổn định:

• giữ mặt bàn sạch;
• tránh chất lỏng;
• không che lỗ khí;
• sử dụng puck phù hợp;
• kiểm tra dây điện;
• giữ bàn cân bằng;
• không kéo lê bàn nếu nhà sản xuất không cho phép;
• vệ sinh theo hướng dẫn;
• kiểm tra blower khi có dấu hiệu bất thường.

Một số manual sản phẩm cảnh báo bàn chỉ dành cho indoor use và không nên kéo bàn khi di chuyển vì có thể làm hỏng chân.

Internal link: Cách vệ sinh, bảo quản và bảo dưỡng bàn Air Hockey → AH-006

Câu hỏi thường gặp về cấu tạo bàn Air Hockey

Tại sao bàn Air Hockey có nhiều lỗ nhỏ?

Các lỗ cho phép không khí từ khoang bên dưới đi lên mặt chơi, tạo lớp khí giúp giảm ma sát cho puck.

Bàn Air Hockey có quạt bên trong không?

Có. Hầu hết bàn Air Hockey dùng blower hoặc motor quạt để tạo airflow. Manual sản phẩm thường liệt kê blower motor như một bộ phận riêng.

Nếu quạt tắt thì bàn có chơi được không?

Puck vẫn có thể được đẩy trên mặt bàn nhưng ma sát tăng đáng kể, nên trải nghiệm không còn đúng với cơ chế Air Hockey.

Plenum là gì?

Plenum là khoang không khí bên dưới mặt chơi. Blower đưa khí vào khoang này trước khi khí thoát qua các lỗ trên mặt bàn.

Bàn Air Hockey có cảm biến không?

Một số model có. Cảm biến có thể dùng để nhận diện bàn thắng và gửi tín hiệu tới scoreboard.

Bàn Air Hockey commercial có cấu tạo phức tạp hơn không?

Có thể. Các model thương mại có thể tích hợp coin mechanism, main control board, ticket system, speaker, sensor và nhiều hệ thống điện tử khác.

Puck nặng hơn có chơi tốt hơn không?

Không nhất thiết. Puck phải phù hợp với hệ thống airflow và thiết kế bàn. Puck quá nặng có thể trượt kém trên bàn có airflow không đủ.

Kết luận

Cấu tạo bàn Air Hockey có thể được chia thành ba hệ thống chính:

Kết cấu cơ học → Hệ thống khí → Hệ thống điện tử

Trong đó:

Kết cấu cơ học gồm cabinet, chân, rail, mặt chơi và cầu môn.

Hệ thống khí gồm blower, plenum và lỗ khí.

Hệ thống điện tử có thể gồm sensor, scoreboard, LED, speaker và payment system.

Nguyên lý quan trọng nhất vẫn là:

Blower tạo áp suất → khí đi vào plenum → thoát qua mặt bàn → giảm ma sát → puck trượt nhanh.

Khi mua bàn Air Hockey, hiểu cơ chế này giúp bạn đánh giá sản phẩm tốt hơn thay vì chỉ nhìn vào kích thước, LED hoặc ngoại hình.

CẦN TƯ VẤN BÀN AIR HOCKEY PHÙ HỢP?

Nếu bạn đang lựa chọn bàn Air Hockey cho gia đình, văn phòng, khu vui chơi, khách sạn, resort hoặc trung tâm giải trí, có thể liên hệ Sài Gòn Billiards để được tư vấn theo nhu cầu và môi trường sử dụng thực tế.

SÀI GÒN BILLIARDS

Điện thoại: 0886 179 068
Email: customer.saigonbilliards@gmail.com
Website: saigonbilliards.com

Xem các mẫu bàn Air Hockey: AH-CAT-01 → /ban-air-hockey/
